一、型号说明:

序号	设备型号	排污能力m3/h	提升扬程m	密闭集水箱容积（L）	压力提升泵参数
					台数	单泵功率KW	控制方式
1	LYWSB(P)6-0.55/D.N	6	12	78	1	0.55	液位控制
2	LYWSB(P)7-0.55/D.N	7	7	78	1	0.55	液位控制
3	LYWSB(P)10-0.75/D.N	10	7	78/150	1	0.75	液位控制
4	LYWSB(P)10-1.1/D.N	10	10	78/150	1	1.1	液位控制
5	LYWSB(P)15-1.5/D.N	15	10	78/150	1	1.5	液位控制
6	LYWSB(P)10-1.1/N	7-10	10-15	210	1	1.1	液位控制
7	LYWSB(P)15-1.5/N	12-15	10-15	210	1	1.1	液位控制
8	LYWSB(P)15-2.2/N	9-15	22-15	210	1	2.2	液位控制

安装 尺寸		单位mm
序号	设备型号	安装空间		设备外形尺寸			进出水管径及高度					水箱尺寸
		L	W	L1	W1	H1	D1	D2	D3	D4	h1	a	b	c
1	LYWSB(P)6-0.55/D.N	600	490	400	290	380	100	50	50	50	330	400	290	330
2	LYWSB(P)7-0.55/D.N	700	350	600	250	530	100	50	50	50	300	600	250	480
3	LYWSB(P)10-0.75/D.N	700	350	600	250	530	100	50	50	50	300	600	250	480
4	LYWSB(P)10-1.1/D.N	700	350	600	250	530	100	50	50	50	300	600	250	480
5	LYWSB(P)15-1.5/D.N	700	350	600	250	530	100	65	50	50	300	600	250	480
6	LYWSB(P)10-1.1/N	1000	500	760	380	720	100	50	50	50	530	760	380	670
7	LYWSB(P)15-1.5/N	1000	500	760	380	720	100	65	50	50	530	760	380	670
8	LYWSB(P)15-2.2/N	1000	500	760	380	720	100	65	50	50	530	760	380	670

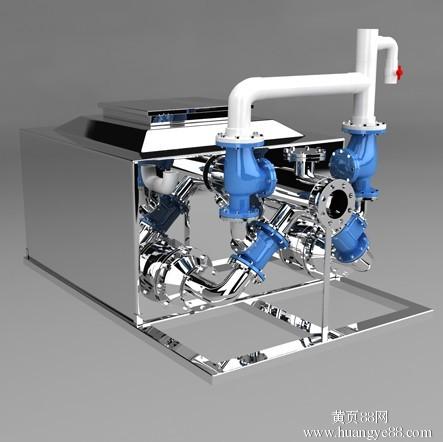

二、设备配置：

集 水 箱：材质选用不锈钢或塑料等。集水箱上设有通气管。

提 升 泵：当提升泵内置时，采用WQ型潜水排污泵；当水泵外置时，采用WL型排污电泵。

隔离装置系统：隔离装置的容积、直径、结构设计经过多方论证和大量的实际经验数

据总结对比得出的，具体应用依据场合的不同，配置各异，既能有效拦截造成水泵及

阀件堵塞的杂物，又能方便杂物排放出去，真正的做到方便、卫生、快捷。

阀 件：采用弹性闸阀和污水专用止回阀。

三、原理说明：

新一代地下室卫生间污水排放设备采用具有国家专利技术-污物隔离处理系统，可有效

对污水中的污物进行有效隔离排放，避免不满足要求的污物经过水泵及集水箱。从而

实现水泵在整个系统中具有极高的工作效率

四、产品特点：

1、 污物不经过泵腔及集水箱，水泵工作效率极高，集水箱免清掏。

2、 日常维护简便，维修方便快捷，设备采用便拆设计。污物隔离系统采用无过滤网

设计，不会出现过滤网堵塞问题。

3、 入水管路上无止回阀，更不存在止回阀卡阻。

4、 设备密闭结构设计，无污染---无臭无味，可有效利用空间（如增加车位）提高商业价值。

5、 智能全自动操作。

6、 具备24小时×365天持续运行能力，全国唯一仅此一家能够生产。

7、 设备体积集成化设计，同等工况，比同类设备占用空间更小，增加商业价值。

8、 智能机电系统设计，使得污水提升电泵效能显著提升。

五、应用场合：

收集各类建筑物以重力流为排放形式的、低于下水道液位的污水管及厕所排放的污废

水，提升排放至下水道污水管道内。即所有地下及地下室污废水排放场所。

适合排放地下室同层来水，及上层地下室生活污水。来水量较大，来水量较均匀，瞬

时来水量较大的场所。
