“厂家专业定制外置式污水提升设备 双泵污水一体化”参数说明
| 是否有现货： |
是 |
应用领域： |
城市 |
| 处理方法： |
联合水处理 |
品牌： |
上海连宇泵业 |
| 处理污水量： |
5 |
臭氧用量： |
5 |
| 空气量： |
5 |
贮气罐容积： |
1m3 |
| 流量计规格： |
l/m |
出水管口径： |
100 |
| 进水管口径： |
100 |
外形尺寸： |
400*500*500（cm） |
| 曝气机功率： |
0.55 |
水泵功率： |
0.55（kw） |
| 型号： |
LYWGP5-8-0.55/1.N |
规格： |
国标 |
| 商标： |
上海连宇泵业 |
包装： |
胶带 |
| 产量： |
12012 |

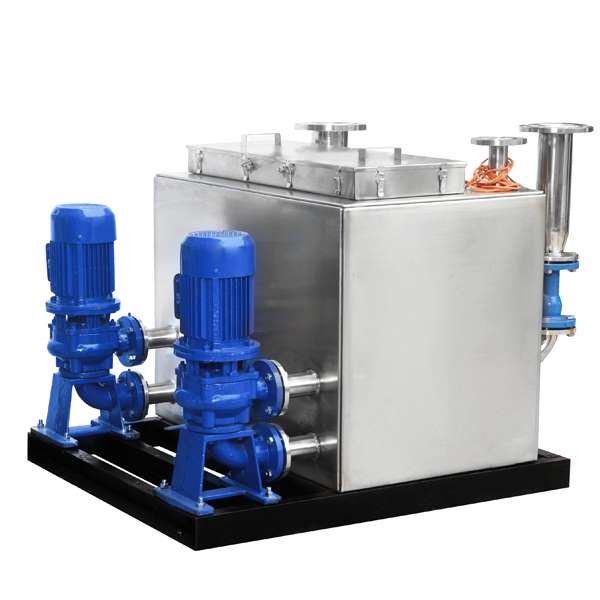

“厂家专业定制外置式污水提升设备 双泵污水一体化”详细介绍
【污水提升一体化设备】基本说明
产品标题：污水提升一体化
产品别名：污水一体化设备、污水处理一体化设备
产品型号：LYWGP5-8-0.55/1.N
防护等级：IP55

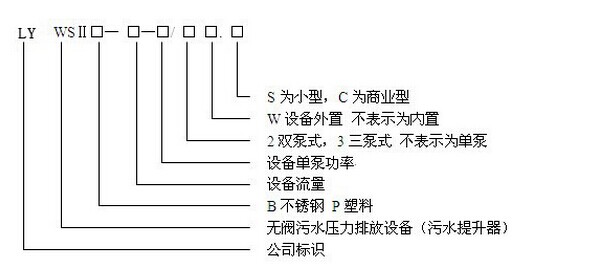

一、型号说明：
| 序号
|
设备型号
|
排污能力 m?/h
|
提升扬程 m
|
密闭集水箱容积（L）?
|
压力提升泵参数
|
| 台数
|
单泵功率KW
|
控制方式
|
| 1
|
LYWSB(P)6-0.55/D.N
|
6
|
12
|
78
|
1
|
0.55
|
液位控制
|
| 2
|
LYWSB(P)7-0.55/D.N
|
7
|
7
|
78
|
1
|
0.55
|
液位控制
|
| 3
|
LYWSB(P)10-0.75/D.N
|
10
|
7
|
78/150
|
1
|
0.75
|
液位控制
|
| 4
|
LYWSB(P)10-1.1/D.N
|
10
|
10
|
78/150
|
1
|
1.1
|
液位控制
|
| 5
|
LYWSB(P)15-1.5/D.N
|
15
|
10
|
78/150
|
1
|
1.5
|
液位控制
|
| 6
|
LYWSB(P)10-1.1/N
|
7-10
|
10-15
|
210
|
1
|
1.1
|
液位控制
|
| 7
|
LYWSB(P)15-1.5/N
|
12-15
|
10-15
|
210
|
1
|
1.1
|
液位控制
|
| 8
|
LYWSB(P)15-2.2/N
|
9-15
|
22-15
|
210
|
1
|
2.2
|
液位控制
|
| 安装 尺寸
|
|
单位mm??
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 序号
|
设备型号
|
安装空间
|
设备外形尺寸
|
进出水管径及高度
|
水箱尺寸
|
| L
|
W
|
L1
|
W1
|
H1
|
D1
|
D2
|
D3
|
D4
|
h1
|
a
|
b
|
c
|
|
| 1
|
LYWSB(P)6-0.55/D.N
|
600
|
490
|
400
|
290
|
380
|
100
|
50
|
50
|
50
|
330
|
400
|
290
|
330
|
|
| 2
|
LYWSB(P)7-0.55/D.N
|
700
|
350
|
600
|
250
|
530
|
100
|
50
|
50
|
50
|
300
|
600
|
250
|
480
|
|
| 3
|
LYWSB(P)10-0.75/D.N
|
700
|
350
|
600
|
250
|
530
|
100
|
50
|
50
|
50
|
300
|
600
|
250
|
480
|
|
| 4
|
LYWSB(P)10-1.1/D.N
|
700
|
350
|
600
|
250
|
530
|
100
|
50
|
50
|
50
|
300
|
600
|
250
|
480
|
|
| 5
|
LYWSB(P)15-1.5/D.N
|
700
|
350
|
600
|
250
|
530
|
100
|
65
|
50
|
50
|
300
|
600
|
250
|
480
|
|
| 6
|
LYWSB(P)10-1.1/N
|
1000
|
500
|
760
|
380
|
720
|
100
|
50
|
50
|
50
|
530
|
760
|
380
|
670
|
|
| 7
|
LYWSB(P)15-1.5/N
|
1000
|
500
|
760
|
380
|
720
|
100
|
65
|
50
|
50
|
530
|
760
|
380
|
670
|
|
| 8
|
LYWSB(P)15-2.2/N
|
1000
|
500
|
760
|
380
|
720
|
100
|
65
|
50
|
50
|
530
|
760
|
380
|
670
|
|
二、设备配置：
集 水 箱：材质选用不锈钢或塑料等。集水箱上设有通气管。

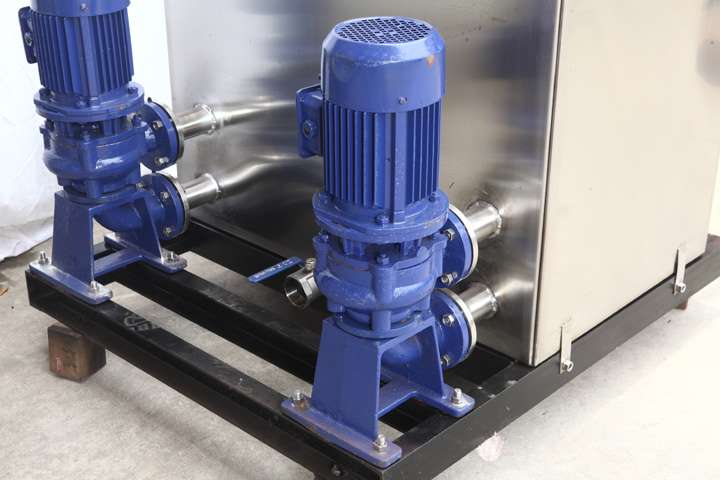

提 升 泵：当提升泵内置时，采用WQ型潜水排污泵；当水泵外置时，采用WL型排污电泵。
隔离装置系统：隔离装置的容积、直径、结构设计经过多方论证和大量的实际经验数据总结对比得出的，具体应用依据场合的不同，配置各异，既能有效拦截造成水泵及阀件堵塞的杂物，又能方便杂物排放出去，真正的做到方便、卫生、快捷。阀 件：采用弹性闸阀和污水专用止回阀。
?三、原理说明：新一代地下室卫生间污水排放设备采用具有国家专利技术-污物隔离处理系统，可有效对污水中的污物进行有效隔离排放，避免不满足要求的污物经过水泵及集水箱。从而实现水泵在整个系统中具有极高的工作效率产品特点：
1、 污物不经过泵腔及集水箱，水泵工作效率极高，集水箱免清掏。
2、 日常维护简便，维修方便快捷，设备采用便拆设计。污物隔离系统采用无过滤网设计，不会出现过滤网堵塞问题。
3、 入水管路上无止回阀，更不存在止回阀卡阻。
4、 设备密闭结构设计，无污染---无臭无味，可有效利用空间（如增加车位）提高商业价值。
5、 智能全自动操作。
6、 具备24小时×365天持续运行能力，全国唯一仅此一家能够生产。
7、 设备体积集成化设计，同等工况，比同类设备占用空间更小，增加商业价值。8、 智能机电系统设计，使得污水提升电泵效能显著提升。
四、应用场合：收集各类建筑物以重力流为排放形式的、低于下水道液位的污水管及厕所排放的污废水，提升排放至下水道污水管道内。即所有地下及地下室污废水排放场所。适合排放地下室同层来水，及上层地下室生活污水。来水量较大，来水量较均匀，瞬时来水量较大的场所。
五、产品技术图

|
